全新無縫鋼管超聲波自動探傷設備介紹

發布時間:2020/4/21 13:57:11   瀏覽次數:392

無縫鋼管超聲波自動探傷設備簡介

無縫鋼管超聲波檢測系統采用橫進橫出,橫梁檢測方式。先將鋼管吊至上料臺架,上料裝置將鋼管平穩放至旋轉輥道。利用鋼管自轉,檢測探頭在鋼管上部直線移動,形成螺旋線掃查的檢測方式,完成對鋼管的全覆蓋探傷。檢測完成后由下料機構將鋼管翻至下料架臺。主機系統采用鋼管原地旋轉,檢測探頭在鋼管上部直線移動,形成螺旋線掃查的檢測方式,整個檢測過程采用PLC控制,通過觸摸屏人機界面,可實現手動、自動等控制方式探傷。

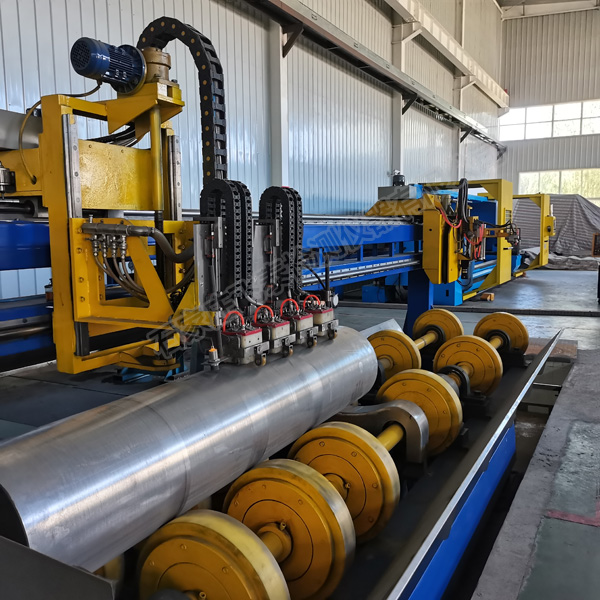

無縫鋼管超聲波自動探傷設備

無縫鋼管超聲波自動探傷設備檢測能力

整套探傷設計設備尺寸:18000mm(長)×8000mm(寬)×2500mm(高),按每天工作20h(儀器預熱、更換規格和吊裝鋼管減去1h),一年按280天計,探傷速度按1m/min(除去鋼管之間的時間間隔),設備作業率99%,設備檢測能力為:m/y=1×60×20×280×0.99==332640(米/年)。

無縫鋼管超聲波自動探傷設備的組成
鋼管旋轉輥道、橫梁式檢測操作平臺、探頭系統升降裝置、探頭跟蹤裝置、上料臺架及撥料裝置、電控系統、20通道超聲探傷儀器、打標裝置、氣路系統、液壓系統、水循環系統、樣管調試機構

無縫鋼管超聲波自動探傷設備主要技術參數
探傷方法:鋼管旋轉  檢測探頭直線行走 橫梁式水柱法超聲波探傷
超聲20通道(橫向8通道、縱向8通道、測厚分層4通道)。
檢查缺陷的種類:內外穿透傷、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等;
檢測鋼種:碳鋼、低合金鋼、高合金鋼、不銹鋼
探傷速度:0--1m/分鐘;
抗干擾能力:探傷時,不可以出現影響正常工作的干擾信號;
頻率:超聲0.5 MHz --15MHz;
頭尾盲區:超聲縱向和測厚≤50㎜(從直面起);橫向≤50㎜+2δ
信噪比:≥8db
探傷鋼管直徑:φ460~φ719mm(最大檢測直徑可達750)
鋼管長度:6—13m
壁厚:8--50mm
厚徑比:≤0.2
彎曲度:≤0.3%
橢圓度:≤外徑公差的80%
測厚精度:?0.05mm
鋼管單重:≤10T
探傷設備綜合性能指標:YB4082-2011
檢出缺陷后處理:即時給出聲光報警信號

無縫鋼管超聲波自動探傷設備部件介紹
鋼管原地旋轉輥道:
傳動輥由電機減速機驅動,旋轉輥外面鑲有聚胺脂,可保護鋼管減少損傷。通過變頻器調速使鋼管平穩勻速地旋轉。由于鋼管管徑范圍為∮460-∮719(最大檢測直徑可達750),管徑跨距大,且長度跨度也大。為此,專門設計了多組旋轉輥道。每組輥道由一臺電機單獨驅動,可滿足此范圍內任意管徑鋼管探傷。此裝置穩定可靠、安全性高。

探頭跟蹤裝置:
由4套探頭跟蹤裝置。由4套探頭跟蹤裝置、4個氣缸、4個電磁閥、4套滾動直線導軌、4套滾動直線軸承、彈簧等組成。探頭起落機構平常由氣缸頂起,當傳感器感應到鋼管時,氣缸動作,在彈簧及自重的作用下沿直線導軌落下,當接觸鋼管后,探頭架沿直線軸承由彈簧緩沖上下自由活動緩沖,防止探頭撞擊鋼管,探頭架由聚氨脂軸承在探頭兩側保護探頭,防止探頭磨損,探頭框采用精心設計,根據不同規格的鋼管采用不同外殼,耦合效果良好,探頭采用復合晶片,靈敏度高,噪聲信號小,探傷效果良好
